水力旋流器和旋流器组，分级设备

2016-11-04 18:17:02

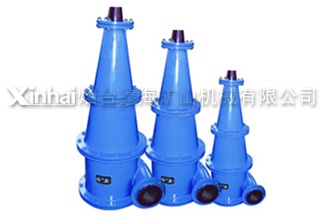

一、水力旋流器

水力旋流器是金属选矿厂应用很广的一种分级设备。此外还可用于脱泥。浓缩和分选等作业。与其它分级机比较，水力旋流器的优点为:构造简单，无运动部件，体积小，分级粒度细，单位面积生产量大，分级效率高(一般为60%左右，有时可达80~90%)。水力旋流器是利用离心力的作用来分级的，其工作原理是离心沉降。当待分离的两相(或三相)混合液以一定压力从旋流器周边切向进入旋流器内后，产生强烈的三维椭圆型强旋转剪切湍流运动。由于粗颗粒(或重相)与细颗粒(或轻相)之间存在着粒度差(或密度差)，其受到的离心力、向心浮力、流体曳力等大小不同，受离心沉降作用，大部分粗颗粒(或重相)经旋流器底流口排出，而大部分细颗粒(或轻相)由溢流管排出，从而达到分离分级的目的。

基本原理是将具有一定密度差的液-液，液-固，液-气等两相或多相混合物在离心力的作用下进行分离。将混合液以一定的压力切向进入旋流器，在圆柱腔内产生高速旋转流场。混合物中密度大的组分在旋流场的作用下同时沿轴向向下运动，沿径向向外运动，在到达锥体段沿器壁向下运动，并由底流口排出，这样就形成了外旋涡流场;密度小的组分向中心轴线方向运动，并在轴线中心形成一向上运动的内涡旋，然后由溢流口排出，这样就达到了两相分离的目的。 其优点是结构简单，占地面积小，分级效率与生产率高，在较高的溢流浓度下，仍能获得较细的产品。普通沉砂嘴磨损快，工作不够稳定，造成生产指标波动，我司均采用耐磨材料加以克服。

二、旋流器组

旋流器组是由两台或者两台以上的旋流器串联或者并联的组合。在单台旋流器不能满足工艺要求的处理量或者分级细度的时候，就可以考虑采用旋流器组，多用于矿山的分级、脱水、脱泥、浓缩、尾矿筑坝和电厂的湿法脱硫工艺中，用途比较广泛。

产品应用

直径小的水力旋流器，通常分级效果要好一些，所以对于大规模矿山同时又需要细分级情况下，可以不选择一台大的旋流器，而是选择几台小旋流器并联或串联成机组。我们可以提供不同数量不同型号的水力旋流器机组。旋流器的内衬均采用耐磨橡胶制成，同时旋流器机组箱体内和管路部分多处均包胶或衬有耐磨橡胶，以增加整体的使用寿命。旋流器机组内每一台旋流器的给矿口均安装了我公司特别开发的一种无隙闸阀，该阀运转可靠，几乎无运动阻力，同时阀门空间尺寸很小，减少了整个旋流器组的直径。

产品原理

旋流器作为一种常见的分离分级设备，其工作原理是离心沉降，当待分离的两相(或三相)混合液以一定压力从给矿口进入旋流器后，产生强烈的三维椭圆型强旋转剪切旋流流动。由于粗颗粒(或重相)与细颗粒(或轻相)之间存在粒度差(或密度差)，在离心力、向心力、浮力、流体阻力等作用下大部分粗颗粒(或重相)按螺旋轨迹下旋到底部，作为沉砂从沉砂口排出。细颗粒给矿(轻相)在中心形成内螺旋矿流向上运动，作为溢流从溢流管排出。
